快速排氣閥 （P41X，P42X）
發布：2021-11-04 11:21
閱讀：1009 次
【 字體：大 中 小 】
型號：P41X，P42X | 口徑：25～200mm | 壓力：1.0MPa | 材質： | ||
P42X、P41X系列快速吸氣、排氣閥用于壓力輸送管道的吸氣和排氣。能夠排除管道中的氣體，減少阻力，節約能源。當管道負壓時，P41X、P42X系列快速排、吸氣閥能快速自動吸氣，防止管道破裂。排氣能力是普通雙孔排氣閥多倍。浮球不銹鋼，使用壽命長，安全可靠。 | |||||
【產品概述】
P41X、P42X系列快速排、吸氣閥用于壓力輸送管道的排氣和吸氣。

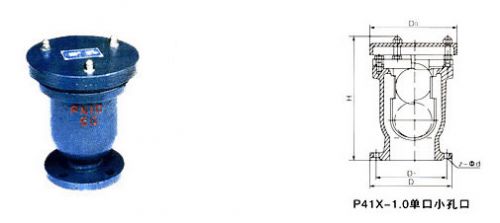

【結構圖】
【主要外形尺寸】
型號 | 公稱通徑DN（mm） | P41X、P42X快速型尺寸 | ||||
H | D0 | D | D1 | z-Φd | ||
P41×-1.0 | 25 | 240 | 185 | 115 | 85 | 4-14 |
50 | 250 | 210 | 160 | 125 | 4-14 | |
80 | 335 | 250 | 195 | 160 | 4-18 | |
P42×-1.0 | 100 | 335 | 250 | 215 | 180 | 8-18 |
150 | 435 | 320 | 280 | 240 | 8-23 | |
200 | 475 | 380 | 335 | 295 | 8-23 | |
【主要零件材料】
介質 | 溫度 | 殼體強度試驗壓力 | 浮球密封試驗壓力 | P41X、P42X快速型閥體材料 | 浮球 |
清水 | 常溫 | 1.5MPa,無損壞 | 0.05~1.1MPa,無漏水 | 灰鑄鐵HT200 | 不銹鋼 |
【特點】
▲ 1、能夠排除管道中的氣體，減少阻力，節約能源。
▲ 2、當管道負壓時，本產品能快速自動吸氣，防止管道破裂。
▲ 3、排氣能力是普通雙孔排氣閥多倍。
▲ 4、浮球不銹鋼，使用壽命長，安全可靠。
